Suelo técnico elevado NÜDO para entornos de alta exigencia
Infraestructura modular, registrable y preparada para instalaciones críticas.
NÜDO es un sistema de suelo técnico elevado diseñado para instalaciones donde la accesibilidad, el cableado y la flexibilidad son esenciales. Su estructura modular y registrable permite gestionar redes, climatización y cableado de forma segura y eficiente.
Sistema
Modular y registrable
Concepto
¿Qué es el sistema NÜDO?
Un suelo técnico modular para instalaciones de alto rendimiento
NÜDO es un sistema de suelo técnico elevado de diseño modular que mejora la gestión del cableado, la distribución del espacio y la operatividad de instalaciones críticas. Permite crear un plenum técnico accesible y ordenado, ideal para proyectos con altos requerimientos tecnológicos.
Anatomía del sistema

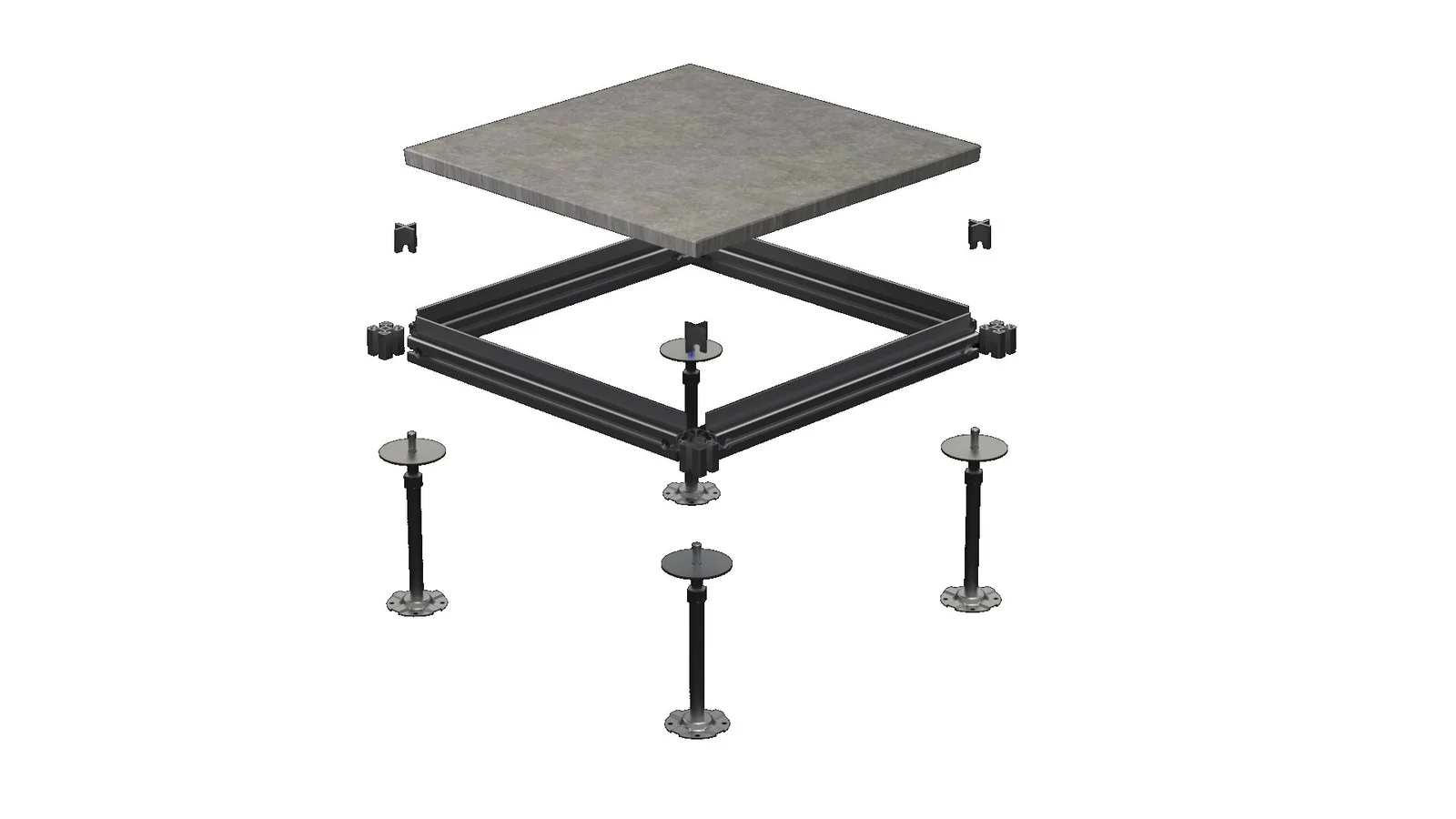

Componentes del sistema NÜDO
Tres elementos coordinados que convierten la solera en infraestructura técnica accesible.
- 01
Estructura portante modular
Bastidor metálico con pedestales autonivelantes que soporta el conjunto y reparte la carga uniformemente sobre la solera.
- 02
Panel técnico extraíble
Baldosa modular 100% intercambiable que se levanta sin herramientas para acceder al plenum y reconfigurar instalaciones.
- 03
Plenum técnico inferior
Espacio registrable bajo el panel para cableado estructurado, climatización, retorno de aire, redes y domótica.
Beneficios
Beneficios del sistema NÜDO
Flexibilidad en la distribución
Permite reorganizar o ampliar redes, instalaciones y trazados sin obras complejas. Adaptable a cualquier cambio de layout.
Gestión de cableado y redes
Acceso inmediato al plenum técnico para cableado estructurado, climatización o sistemas de red.
Aislamiento acústico y térmico
Mejora el confort del entorno operativo y reduce la transmisión de vibraciones y ruido entre plantas.
Mantenimiento sencillo
El panel técnico extraíble permite revisar, reparar o sustituir instalaciones sin interrumpir la actividad.
Ficha técnica
Especificaciones técnicas
Piezas estándar con múltiples acabados y modulaciones adaptables a cada proyecto.

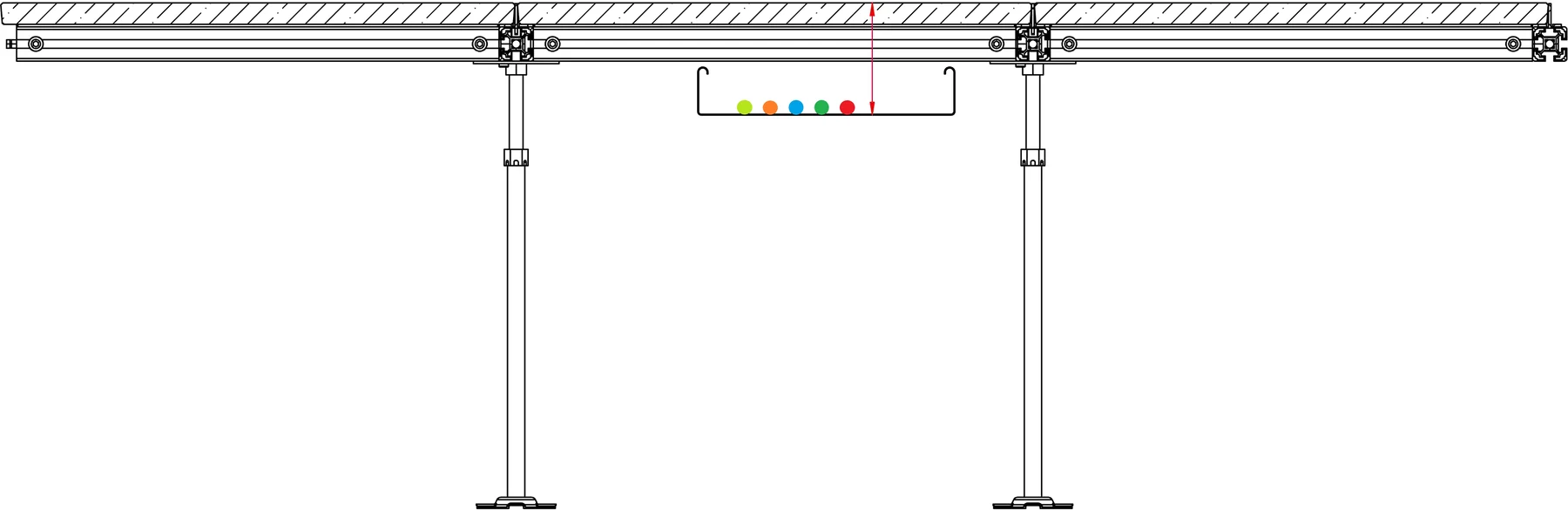

Plano técnico
NÜDO · 600
Sección · espesor
Datasheet
NÜDO · 600
- Dimensión estándar
- 600 × 600 × 30 mm
- Peso por placa
- 11,9 kg ±5 %
- Peso por metro cuadrado
- 33 kg/m² ±5 %
- Intercambiabilidad
- Total · sin herramientas
- Acabados disponibles
- Múltiples acabados
Cada baldosa es intercambiable, permitiendo acceso inmediato al plenum técnico y sustitución individual sin afectar al conjunto.
Certificaciones
Composición del panel
Cinco capas de ingeniería técnica
Cada panel NÜDO combina materiales seleccionados para resistencia mecánica, comportamiento al fuego y aislamiento.
Núcleo de sulfato cálcico
Monodenso 1.100 kg/m³ con yeso y fibras de celulosa libres de asbesto.
Borde plástico antideslizante
0,45 mm autoextinguible. Clasificación UL V0 (UL 94).
Recubrimiento superior
Gres porcelánico, cotto, mármol o granito según acabado de proyecto.
Revestimiento inferior
Lámina de aluminio 0,05 mm que sella y protege el núcleo.
Bandeja inferior (alternativa)
Acero galvanizado 0,5–0,9 mm para refuerzo estructural en cargas elevadas.
Características físicas certificadas
Datos de ensayo
Valores de referencia obtenidos según las normas europeas e internacionales aplicables al sistema.
- Desviación dimensional
- Clase 2
- Resistencia eléctrica transversal
- 1×10⁷ Ω máx.
- Reacción al fuego del borde
- UL V0
- Reacción al fuego del sistema
- Bfl‑S1
- Nivel de ruido en uso
- ≤ 20 dB
- Cambio dimensional 24 h en agua
- 0,77 %
UNI EN 12825/03
EN 1081
UL 94
UNI EN 13501‑1/09
a 500 Hz
EN 13797
Proceso
Instalación limpia
y rápida
El sistema se instala directamente sobre la solera gracias al nivelado rápido, manteniendo la operatividad de la sala durante el proceso.
Sin obra húmeda
Montaje en seco, sin morteros
Nivelado rápido
Estructura autonivelante
Sin interrupciones
Sala operativa durante la instalación
Cambios de nivel
Configuraciones personalizadas
Ventajas
Ventajas clave del sistema NÜDO
Un sistema diseñado para simplificar la instalación y maximizar la operatividad a largo plazo.
Aplicaciones
Un suelo técnico para cada sector
NÜDO se adapta a cualquier entorno donde la gestión del cableado y la flexibilidad sean prioritarias.
Data Centers
Climatización y cableado bajo suelo
Salas de Control
Acceso a instalaciones bajo el operador
Corporativo
Oficinas técnicas y centros de trabajo
Museos
Espacios expositivos con cableado oculto
Hospitales
Instalaciones técnicas de alta higiene
600mm
Módulo estándar cuadrado para máxima versatilidad
33 kg/m²
Robustez certificada para cargas pesadas y tránsito intenso
100%
Registrable: acceso inmediato a todo el plenum técnico
NÜDO en contexto
FAQ
Preguntas frecuentes
Resolvemos las dudas más habituales sobre el suelo técnico elevado NÜDO y su aplicación en entornos críticos.
¿Qué es un suelo técnico elevado?
Es un sistema constructivo formado por baldosas modulares apoyadas sobre pedestales que crea un espacio (plenum) entre la solera y el suelo de uso. Ese plenum se utiliza para alojar cableado eléctrico, datos, climatización por suelo o instalaciones técnicas, manteniéndolas accesibles y registrables sin obras.
¿Para qué tipo de instalaciones está pensado NÜDO?
NÜDO está diseñado para entornos con altas exigencias técnicas: data centers, salas de control, oficinas corporativas, museos, hospitales y cualquier espacio donde la gestión flexible del cableado y las instalaciones sean prioritarias. Es la solución habitual cuando el edificio tiene que evolucionar sin volver a abrir el suelo.
¿Cuáles son las medidas estándar?
El módulo estándar es de 600 × 600 mm con 30 mm de espesor, peso aproximado 11,9 kg por placa (33 kg/m²). Bajo demanda se admiten cambios de nivel personalizados y configuraciones específicas de altura del plenum según las necesidades de cada proyecto.
¿Qué carga soporta el sistema?
La estructura está dimensionada para uso intensivo en entornos técnicos y corporativos, con tránsito de personas y equipamiento pesado (racks, mobiliario operativo, maquinaria de oficina). La capacidad concreta depende de la altura del plenum y la configuración elegida; cada proyecto se calcula y certifica individualmente.
¿Es totalmente registrable?

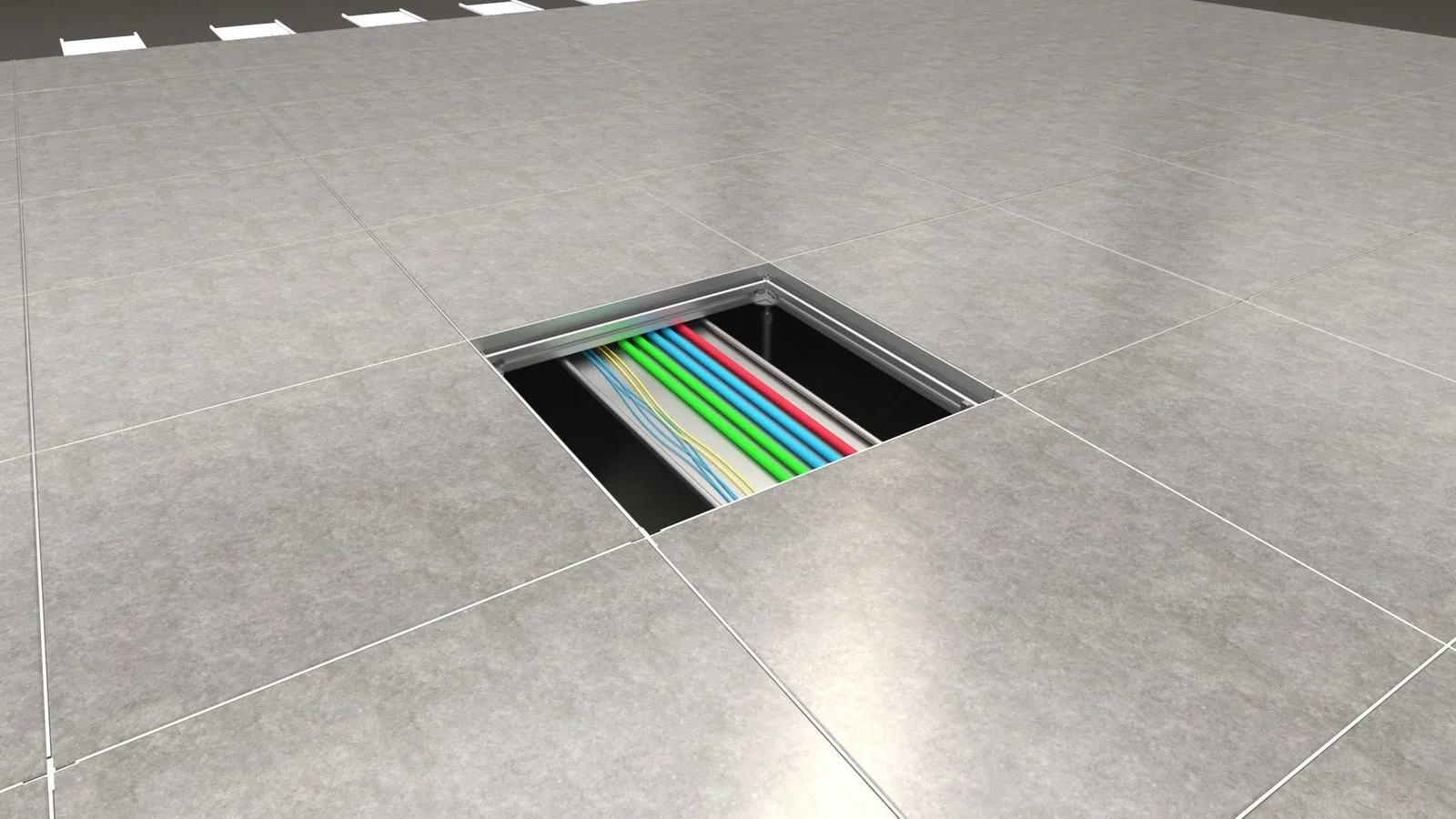

Sí. Cada baldosa es 100% intercambiable y se puede levantar individualmente sin herramientas especiales, dando acceso inmediato al plenum. Esto permite revisar, ampliar o reconfigurar instalaciones sin afectar al resto del suelo ni interrumpir la actividad de la sala.
¿Cómo se instala?
El sistema es autonivelante y se instala directamente sobre la solera, en seco, sin morteros ni obra húmeda. Esto reduce drásticamente los plazos y permite mantener la sala operativa durante el proceso. La intercambiabilidad total de las baldosas facilita además ajustes de última hora durante la instalación.
¿Qué acabados están disponibles?
NÜDO admite múltiples acabados superficiales: pavimentos cerámicos PORCELANOSA, vinílicos técnicos, alfombra modular, HPL o linóleo, según la estética y prestaciones requeridas en cada proyecto. Todos los acabados se aplican sobre el mismo módulo estándar.
¿Qué certificaciones cumple?
Los materiales cuentan con certificación FSC®, PEFC®, ISO 9001 e ISO 14001, y los proveedores aportan Declaraciones Ambientales de Producto (DAP). El sistema es compatible con los requisitos de certificaciones de construcción sostenible LEED y BREEAM.
Integra NÜDO en tu próximo proyecto
Asesoramos en el diseño, instalación y mantenimiento de sistemas de suelo técnico elevado para data centers, oficinas técnicas y entornos críticos.
- Asesoría técnica personalizada sin coste
- Visita técnica al espacio si es necesaria
- Presupuesto detallado y plazos de entrega
